جرثقیل بازویی ۲ تن یک راه حل ایده آل و کارآمد برای جابجایی و بلند کردن بار تا ۲ تن در محیط های صنعتی و کارگاهی گوناگون است. این نوع جرثقیل با طراحی منحصربه فرد و کاربری آسان به شما کمک می کند تا فرآیندهای جابجایی مواد را به سرعت دقت و ایمنی بیشتری انجام دهید. در ادامه این مقاله به بررسی دقیق تر اجزای اصلی اصول عملکرد کاربردها استانداردهای بین المللی نکات فنی مهم و فناوری های پیشرفته در جرثقیل های بازویی ۲ تن خواهیم پرداخت.
اجزای اصلی جرثقیل بازویی ۲ تن
جرثقیل بازویی ۲ تن از اجزای مختلفی تشکیل شده است که هر کدام وظیفه ی خاصی را در عملکرد کلی دستگاه بر عهده دارند. شناخت این اجزا به درک بهتر عملکرد و نگهداری صحیح جرثقیل کمک شایانی می کند.
- بازو (Boom) : بازو اصلی ترین بخش جرثقیل بازویی است که بار به آن متصل شده و وظیفه ی تحمل و جابجایی بار را بر عهده دارد. بازوها معمولاً از پروفیل های فولادی مستحکم ساخته می شوند تا بتوانند وزن بار را به خوبی تحمل کنند. طول بازو بسته به نیاز کاربر و محیط کار قابل تنظیم است.
- ستون (Column/Mast) : ستون تکیه گاه اصلی بازو و سایر اجزای جرثقیل است. ستون به صورت عمودی نصب شده و وظیفه ی پایداری و استحکام دستگاه را بر عهده دارد. ستون ها معمولاً از لوله های فولادی ضخیم ساخته می شوند و به فونداسیون یا کف کارگاه متصل می گردند.
- موتور بالابر (Hoist) : موتور بالابر وظیفه ی بالا و پایین بردن بار را بر عهده دارد. این موتور معمولاً از نوع الکتریکی یا پنوماتیکی بوده و با استفاده از سیم بکسل یا زنجیر بار را به بالا و پایین حرکت می دهد. ظرفیت موتور بالابر باید متناسب با ظرفیت جرثقیل باشد.
- چرخ دستی (Trolley) : چرخ دستی قطعه ای است که موتور بالابر بر روی آن نصب شده و قابلیت حرکت بر روی بازو را دارد. با حرکت چرخ دستی بر روی بازو بار می تواند در امتداد بازو جابجا شود. چرخ دستی معمولاً به صورت دستی یا موتوری قابل حرکت است.
- پایه (Base) : پایه بخش زیرین ستون جرثقیل است که وظیفه ی توزیع وزن دستگاه و بار بر روی فونداسیون یا کف کارگاه را بر عهده دارد. پایه ها معمولاً به صورت صفحه های فولادی ضخیم طراحی می شوند و با استفاده از پیچ و مهره به فونداسیون یا کف کارگاه متصل می گردند.
- مکانیزم چرخش (Rotation Mechanism) : مکانیزم چرخش به جرثقیل بازویی قابلیت چرخش در محیط ۳۶۰ درجه (یا محدودتر بسته به طراحی) را می دهد. این مکانیزم معمولاً از بلبرینگ های بزرگ و موتورهای چرخشی تشکیل شده است و امکان دسترسی به محدوده وسیع تری از محیط کار را فراهم می کند.
- سیستم کنترل (Controls) : سیستم کنترل شامل کلیدها و دکمه های کنترلی است که اپراتور با استفاده از آن ها می تواند حرکات مختلف جرثقیل را کنترل کند. سیستم های کنترل می توانند به صورت آویز (Pendant) یا کنترل از راه دور (Remote Control) باشند.
برای خرید انواع جرثقیل های بازویی سقفی کارگاهی دروازه ای و… با شرکت جرثقیل سازی شاهین سازه تماس بگیرید.
09127788487 09121438742
اصول عملکرد جرثقیل بازویی ۲ تن
جرثقیل بازویی ۲ تن بر اساس اصول ساده و در عین حال کارآمد مهندسی مکانیک طراحی شده است. درک این اصول به ما کمک می کند تا ارزش و کارایی این دستگاه را بهتر درک کنیم.
- اصل اهرم (Lever Principle) : بازوی جرثقیل بازویی به عنوان یک اهرم عمل می کند. نیروی وارد شده توسط موتور بالابر در یک نقطه از بازو (نزدیک به ستون) باعث ایجاد گشتاور در بازو می شود که این گشتاور نیروی لازم برای بلند کردن بار در انتهای بازو را فراهم می کند. هر چه طول بازو بیشتر باشد نیروی کمتری برای بلند کردن بار نیاز است اما در عوض سرعت جابجایی بار کاهش می یابد.
- سیستم قرقره (Pulley System) : در بسیاری از جرثقیل های بازویی از سیستم قرقره در موتور بالابر استفاده می شود. سیستم قرقره با افزایش تعداد سیم بکسل ها یا زنجیرهای درگیر نیروی مورد نیاز برای بلند کردن بار را کاهش می دهد و به موتور اجازه می دهد تا با توان کمتری بار را جابجا کند. این امر باعث افزایش طول عمر موتور و کاهش مصرف انرژی می شود.
- موتور الکتریکی/پنوماتیکی (Electric/Pneumatic Motor) : موتورهای الکتریکی و پنوماتیکی نیروی محرکه لازم برای حرکت اجزای مختلف جرثقیل را فراهم می کنند. موتورهای الکتریکی به دلیل راندمان بالا آلودگی صوتی کم و سهولت استفاده در جرثقیل های بازویی بسیار رایج هستند. موتورهای پنوماتیکی نیز در محیط هایی که خطر انفجار وجود دارد (مانند صنایع نفت و گاز) به دلیل ایمنی ذاتی مورد استفاده قرار می گیرند.
- مکانیسم های ایمنی (Safety Mechanisms) : ایمنی در طراحی و عملکرد جرثقیل های بازویی از اهمیت بسیار بالایی برخوردار است. جرثقیل های بازویی ۲ تن مجهز به مکانیسم های ایمنی مختلفی هستند که از بروز حوادث جلوگیری می کنند. این مکانیسم ها شامل کلیدهای توقف اضطراری (Emergency Stop) محدودکننده های بار (Overload Limiters) ترمزهای ایمنی (Safety Brakes) و سیستم های هشدار دهنده (Warning Systems) می باشند.
کاربردهای جرثقیل بازویی ۲ تن در صنایع مختلف
جرثقیل بازویی ۲ تن به دلیل انعطاف پذیری بالا کاربری آسان و قابلیت نصب در فضاهای محدود در صنایع مختلفی کاربرد دارد. در ادامه به برخی از مهم ترین کاربردهای این نوع جرثقیل اشاره می کنیم :
- صنایع تولیدی : در خطوط تولید کارخانجات جرثقیل های بازویی ۲ تن برای جابجایی قطعات و مواد اولیه بین ایستگاه های کاری بارگیری و تخلیه ماشین آلات CNC و مونتاژ قطعات سنگین مورد استفاده قرار می گیرند. این جرثقیل ها به افزایش سرعت تولید و کاهش زمان توقف خط تولید کمک می کنند.
- انبارها و مراکز توزیع : در انبارها و مراکز توزیع کالا جرثقیل های بازویی ۲ تن برای بارگیری و تخلیه کامیون ها و کانتینرها انتقال کالا بین قفسه ها و آماده سازی سفارشات استفاده می شوند. این جرثقیل ها به بهبود سازماندهی انبار و افزایش بهره وری عملیات انبارداری کمک می کنند.
- کارگاه های تعمیر و نگهداری : در کارگاه های تعمیر و نگهداری خودرو ماشین آلات صنعتی و تجهیزات سنگین جرثقیل های بازویی ۲ تن برای بلند کردن و جابجایی قطعات سنگین موتور گیربکس و سایر اجزا استفاده می شوند. این جرثقیل ها به تسهیل فرآیند تعمیر و نگهداری و کاهش زمان تعمیرات کمک می کنند.
- صنایع ساختمانی : در پروژه های ساختمانی کوچک و متوسط جرثقیل های بازویی ۲ تن برای جابجایی مصالح ساختمانی مانند بلوک آجر میلگرد و نصب قطعات پیش ساخته مورد استفاده قرار می گیرند. این جرثقیل ها به تسریع روند ساخت و ساز و کاهش هزینه های نیروی انسانی کمک می کنند.

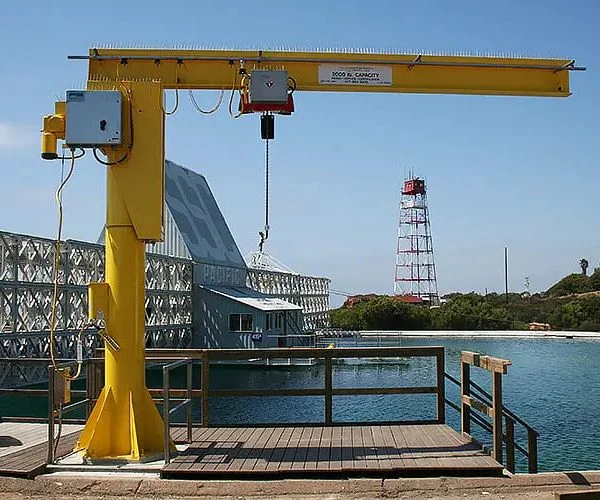

- بنادر و اسکله ها : در بنادر و اسکله های کوچک جرثقیل های بازویی ۲ تن برای بارگیری و تخلیه بارهای سبک از کشتی ها و قایق ها و جابجایی کالا در محوطه بندر استفاده می شوند. این جرثقیل ها به بهبود سرعت تخلیه و بارگیری و افزایش ظرفیت عملیاتی بندر کمک می کنند.
استانداردهای بین المللی جرثقیل بازویی ۲ تن
جرثقیل های بازویی ۲ تن باید مطابق با استانداردهای بین المللی طراحی ساخته و مورد بهره برداری قرار گیرند تا ایمنی و کیفیت آن ها تضمین شود. رعایت این استانداردها به افزایش طول عمر دستگاه و کاهش خطرات احتمالی کمک می کند. برخی از مهم ترین استانداردهای بین المللی مرتبط با جرثقیل های بازویی عبارتند از :
- استاندارد ISO ۴۳۰۱ : این استاندارد به طبقه بندی مکانیزم های بالابری بر اساس چرخه کاری و شدت کارکرد می پردازد. با توجه به این استاندارد می توان جرثقیل بازویی مناسب با نیازهای کاری مختلف را انتخاب کرد.
- استاندارد ISO ۹۹۲۶ : این استاندارد به بازرسی و نگهداری جرثقیل ها می پردازد و دستورالعمل های لازم برای بازرسی های دوره ای نگهداری پیشگیرانه و تعمیرات را ارائه می دهد. رعایت این استاندارد به حفظ ایمنی و کارایی جرثقیل در طول زمان کمک می کند.
- استاندارد ASME B۳۰.۱۱ : این استاندارد انجمن مهندسان مکانیک آمریکا (ASME) به طور خاص به جرثقیل های بازویی اختصاص دارد و الزامات مربوط به طراحی ساخت نصب بهره برداری و نگهداری این نوع جرثقیل ها را مشخص می کند. این استاندارد در سطح جهانی به عنوان یک مرجع معتبر شناخته می شود.
- استاندارد FEM ۹.۸۳۱ : این استاندارد فدراسیون اروپایی جابجایی و بالابری مواد (FEM) نیز به جرثقیل های بازویی می پردازد و الزامات مشابهی با استاندارد ASME B۳۰.۱۱ را ارائه می دهد. استانداردهای FEM در اروپا و بسیاری از کشورهای دیگر به طور گسترده ای مورد استفاده قرار می گیرند.
فناوری های پیشرفته در جرثقیل بازویی ۲ تن
صنعت جرثقیل سازی نیز همگام با پیشرفت های تکنولوژی به سمت بهبود کارایی ایمنی و هوشمندی حرکت می کند. در جرثقیل های بازویی ۲ تن نیز می توان از فناوری های پیشرفته ای بهره برد که عملکرد آن ها را به سطح بالاتری ارتقا می دهد. برخی از این فناوری ها عبارتند از :
- کنترل از راه دور بی سیم (Wireless Remote Control) : استفاده از کنترل از راه دور بی سیم ایمنی و راحتی اپراتور را افزایش می دهد. اپراتور می تواند از فاصله ایمن جرثقیل را کنترل کند و دید بهتری به محیط کار داشته باشد. همچنین کنترل از راه دور بی سیم انعطاف پذیری بیشتری در کنترل جرثقیل فراهم می کند.
- سیستم های ضد نوسان بار (Anti-Sway Systems) : سیستم های ضد نوسان بار با کاهش نوسانات بار در حین حرکت دقت و سرعت جابجایی بار را افزایش می دهند و از برخورد بار با موانع جلوگیری می کنند. این سیستم ها به ویژه در محیط هایی که فضای کار محدود است یا نیاز به جابجایی دقیق بار وجود دارد بسیار مفید هستند.
- سنسورهای هوشمند و سیستم های مانیتورینگ (Smart Sensors and Monitoring Systems) : استفاده از سنسورهای هوشمند برای اندازه گیری بار سرعت موقعیت و سایر پارامترهای عملکرد جرثقیل و سیستم های مانیتورینگ برای نمایش و ثبت داده های عملکرد به بهبود نگهداری پیشگیرانه تشخیص زودهنگام مشکلات و افزایش عمر مفید دستگاه کمک می کند.
- اتوماسیون و سیستم های خودکار (Automation and Automated Systems) : در برخی کاربردهای خاص می توان از سیستم های اتوماسیون و خودکار برای انجام وظایف تکراری و روتین با جرثقیل بازویی استفاده کرد. این سیستم ها به افزایش بهره وری کاهش خطای انسانی و بهبود ایمنی کمک می کنند. به عنوان مثال در خطوط تولید انبوه می توان از جرثقیل های بازویی خودکار برای انتقال قطعات بین ایستگاه های کاری استفاده نمود.
- مواد پیشرفته در ساخت بازو و ستون (Advanced Materials) : استفاده از مواد پیشرفته مانند آلیاژهای سبک و مقاوم فولادی در ساخت بازو و ستون جرثقیل باعث کاهش وزن دستگاه افزایش ظرفیت باربری و بهبود نسبت استحکام به وزن می شود. این امر به ویژه در جرثقیل های بازویی با بازوهای بلند و ظرفیت های بالا اهمیت دارد.
نکات فنی مهم در انتخاب و استفاده از جرثقیل بازویی ۲ تن
انتخاب و استفاده صحیح از جرثقیل بازویی ۲ تن نیازمند توجه به نکات فنی مهمی است که در ادامه به آن ها اشاره می کنیم :
- ظرفیت باربری (Load Capacity) : مهم ترین نکته در انتخاب جرثقیل بازویی ظرفیت باربری آن است. اطمینان حاصل کنید که ظرفیت جرثقیل متناسب با حداکثر وزن باری باشد که قصد جابجایی آن را دارید. هرگز از جرثقیل با ظرفیت کمتر از بار مورد نظر استفاده نکنید.
- طول بازو (Boom Length) : طول بازو باید متناسب با فضای کار و محدوده دسترسی مورد نیاز باشد. بازوهای بلندتر امکان دسترسی به محدوده وسیع تری را فراهم می کنند اما فضای بیشتری برای چرخش نیاز دارند.
- ارتفاع بالابری (Lifting Height) : ارتفاع بالابری باید متناسب با ارتفاع قفسه ها ماشین آلات یا سایر نقاطی باشد که بار باید به آن ها منتقل شود.
- زاویه چرخش (Rotation Angle) : زاویه چرخش جرثقیل باید متناسب با نیازهای محیط کار باشد. در برخی موارد چرخش ۳۶۰ درجه مورد نیاز است در حالی که در موارد دیگر چرخش محدودتر کافی است.
- نوع کاربری (Duty Cycle) : نوع کاربری جرثقیل (سبک متوسط سنگین) باید متناسب با حجم و فرکانس کاری مورد انتظار باشد. جرثقیل های با چرخه کاری سنگین برای کاربردهای مداوم و پرفشار مناسب هستند در حالی که جرثقیل های با چرخه کاری سبک برای کاربردهای گاه به گاه و سبک تر طراحی شده اند.
- ویژگی های ایمنی (Safety Features) : اطمینان حاصل کنید که جرثقیل بازویی انتخابی شما دارای ویژگی های ایمنی مناسب مانند کلید توقف اضطراری محدودکننده بار ترمز ایمنی و سیستم هشدار دهنده باشد.
- نصب و راه اندازی (Installation and Commissioning) : نصب و راه اندازی جرثقیل بازویی باید توسط افراد متخصص و مطابق با دستورالعمل های سازنده انجام شود. فونداسیون یا کف کارگاه باید استحکام کافی برای تحمل وزن جرثقیل و بار را داشته باشد.
- نگهداری و بازرسی (Maintenance and Inspection) : نگهداری و بازرسی دوره ای جرثقیل بازویی مطابق با دستورالعمل های سازنده و استانداردهای مربوطه ضروری است. این امر به حفظ ایمنی و کارایی دستگاه و افزایش طول عمر آن کمک می کند.
نتیجه گیری
جرثقیل بازویی ۲ تن یک ابزار قدرتمند و کارآمد برای جابجایی مواد در صنایع مختلف است. این دستگاه با طراحی ساده کاربری آسان انعطاف پذیری بالا و قابلیت اطمینان به شما کمک می کند تا فرآیندهای جابجایی مواد را به سرعت دقت و ایمنی بیشتری انجام دهید. با انتخاب و استفاده صحیح از جرثقیل بازویی ۲ تن و رعایت نکات فنی و ایمنی می توانید بهره وری کسب و کار خود را افزایش داده و هزینه ها را کاهش دهید. سرمایه گذاری در یک جرثقیل بازویی ۲ تن با کیفیت یک سرمایه گذاری هوشمندانه و بلندمدت برای هر کسب و کاری است که به دنبال بهبود فرآیندهای جابجایی مواد و ارتقای سطح ایمنی در محیط کار خود می باشد.
پرسش های متداول
۱. مزایای اصلی جرثقیل بازویی ۲ تن چیست؟
جرثقیل بازویی ۲ تن مزایای متعددی دارد که از جمله آن ها می توان به کاربری آسان انعطاف پذیری بالا قابلیت نصب در فضاهای محدود افزایش سرعت و دقت جابجایی بار بهبود ایمنی و کاهش هزینه های نیروی انسانی اشاره کرد.
۲. چه نکات ایمنی را باید هنگام کار با جرثقیل بازویی رعایت کرد؟
هنگام کار با جرثقیل بازویی رعایت نکات ایمنی از اهمیت بالایی برخوردار است. هرگز از ظرفیت مجاز جرثقیل تجاوز نکنید بار را به آرامی و کنترل شده جابجا کنید از حرکت دادن بار بر روی سر افراد خودداری کنید قبل از شروع کار جرثقیل را بازرسی کنید و از آموزش کافی اپراتورها اطمینان حاصل کنید.
۳. نگهداری جرثقیل بازویی ۲ تن به چه صورت است؟
نگهداری منظم و دوره ای جرثقیل بازویی برای حفظ ایمنی و کارایی دستگاه ضروری است. بازرسی های روزانه هفتگی و ماهانه روغن کاری قطعات متحرک بررسی سیم بکسل ها و زنجیرها تست ترمزها و سیستم های ایمنی و تعویض قطعات فرسوده از جمله اقدامات مهم در نگهداری جرثقیل بازویی هستند. برای اطلاع از جزئیات بیشتر به دفترچه راهنمای سازنده مراجعه کنید.
